Inconel 625 Chlorid-Lochfraßbeständigkeit: PREN-Berechnung und Anwendungsgrenzen für Meerwasser

Lochfraß durch Chlorid ist der häufigste Grund für den Ausfall von Edelstahlgeräten im Meerwasser, und der schnellste Weg, um zu beurteilen, ob eine Legierung dies übersteht, ist eine Zahl namens PREN.Inconel 625 (UNS N06625)weist einen PREN auf, der etwa 51 - mehr als doppelt so hoch ist wie der von 316L-Edelstahl und deutlich über jedem weithin akzeptierten Grenzwert für vollständiges Eintauchen in Meerwasser liegt. Dieser Artikel zeigt genau, wie diese Zahl berechnet wird, wie 625 im Vergleich zu allen konkurrierenden Legierungsklassen abschneidet, was seine Daten zur kritischen Lochfraßtemperatur (CPT) in der Praxis bedeuten und wo seine tatsächlichen Anwendungsgrenzen liegen -, damit Ingenieure, Einkäufer und Verfasser von Spezifikationen die Zahlen mit Sicherheit angeben können.

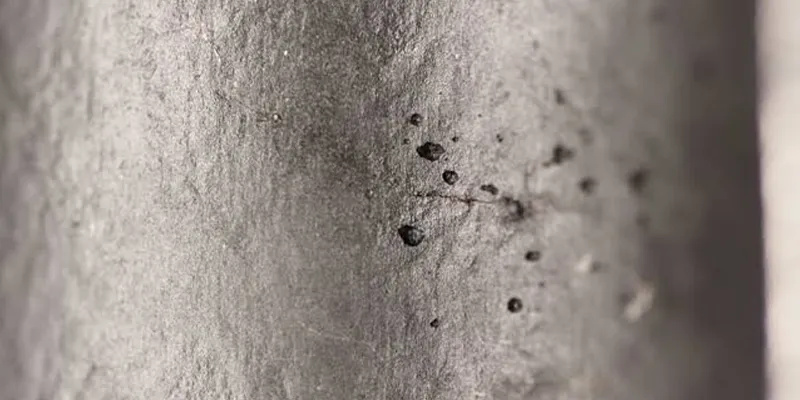

Was ist Chloridlochfraß und warum ist er im Meerwasser so gefährlich?

Chlorid-Lochfraß ist ein lokaler Zusammenbruch des passiven Schutzfilms einer Legierung durch Chloridionen, wodurch kleine, tiefe Löcher entstehen, die Geräte viel schneller perforieren können, als dies bei gleichmäßiger Korrosion jemals der Fall wäre - und Meerwasser ist die häufigste natürliche Quelle der Chloridionen, die sie antreiben.

Die meisten korrosionsbeständigen Legierungen überleben nicht, weil sie chemisch inert sind, sondern weil sie spontan eine ultra{1}dünne, selbstheilende Oxidschicht - den passiven Film - bilden, der weitere Angriffe blockiert. In stehendem oder sauerstoffarmem Wasser greifen Chloride (Cl⁻) diesen Film durch einen besonderen Mechanismus an:

• Filmangriff:Das kleine Chloridion adsorbiert auf der Oxidoberfläche und konkurriert mit Sauerstoff an Schwachstellen - Einschlüssen, Kratzern, MnS-Strängen, Schweißfehlern;
• Autokatalyse:Sobald sich ein mikroskopischer Bruch öffnet, hydrolysieren darin gelöste Metallionen, setzen H⁺ frei und senken den lokalen pH-Wert auf Werte von bis zu 0–1, während Chloridionen nach innen wandern, um die Ladung auszugleichen;
• Vermehrung:Die Grube enthält jetzt ihre eigene konzentrierte Salzsäure und vertieft sich daher immer schneller, obwohl die umgebende Oberfläche hell und intakt bleibt.

Das macht Lochfraß besonders gefährlich. Der Gesamtgewichtsverlust kann vernachlässigbar sein - ein paar Milligramm -, während ein Loch innerhalb von Monaten eine 5-mm-Rohrwand durchdringt. Fehler sind versteckt, plötzlich und treten -vor-Vorwarnung auf. Meerwasser enthält etwa 19.000–20.000 mg/L Chlorid (etwa 3,5 % Gesamtsalzgehalt), weshalb die Materialauswahl für den Einsatz auf See von einer Frage dominiert wird: Kann diese Legierung Chlorid-Lochfraß widerstehen - und wie lange, bei welcher Temperatur und in welcher Geometrie?

Was ist PREN und wie wird es berechnet?

PREN -, die Lochfraß-Äquivalentzahl -, ist ein einstelliger-Index, der den Widerstand einer Legierung gegen Chlorid-Lochbildung einstuft. Die Standardformel lautet PREN=%Cr + 3.3 × %Mo + 16 × %N.

Die Formel ist empirisch: Sie wurde durch Korrelation der Legierungszusammensetzung mit gemessenen kritischen Lochfraßtemperaturen in der gesamten Edelstahlfamilie entwickelt. Jedes Element erhält seinen Koeffizienten aus einem bestimmten, gut verstandenen Grund:

• Cr (Koeffizient 1,0):Chrom ist das Rückgrat des passiven Cr₂O₃-Films; Mehr Chrom bedeutet eine dickere, stabilere Barriere, die nach Schäden schneller heilt.
• Mo (Koeffizient 3,3):Molybdän ist der stärkste Einzelverbündete gegen Chloride. Es verlangsamt die Filmauflösung, beschleunigt die Repassivierung entstehender Grübchen und reichert die Chemie in einem Grübchen an, sodass der autokatalytische Zyklus nicht einfach aufrechterhalten werden kann. Aus diesem Grund trägt Mo den Multiplikator 3,3.
• N (Koeffizient 16):Stickstoff löst sich während der Repassivierung in der Legierungsoberfläche auf, erhöht den lokalen pH-Wert in einer entstehenden Grube und wirkt synergistisch mit Mo. Sein Gewicht ist mit 16 pro Einheit am stärksten.

In der Praxis kommt es auf zwei Varianten an. Für Wolfram-Lagerlegierungen wie Hastelloy C-276 verwenden viele Ingenieure die erweiterte Formel PREN=%Cr + 3.3 × %Mo + 16 × %N + 1.65 × %W. Und man muss es ganz klar sagen: PREN wurde auf rostfreie Stähle kalibriert. Auf Nickellegierungen in fester -Lösung angewendet eignet es sich gut als vergleichendes Ranking-Tool, erfasst jedoch nicht alles. - Am wichtigsten ist, dass es die Nickelmatrix selbst ignoriert, die gegenüber der sauren Grubenchemie weitaus toleranter ist als eine Eisenmatrix. Eine Nickellegierung tendiert daher dazu, ihre PREN im Einsatz mit echtem Chlorid zu übertreffen und nicht zu unterschreiten.

Was ist der PREN von Inconel 625?

Unter Verwendung der Standardformel für die ASTM B443-Zusammensetzungsgrenzen liegt der PREN von Inconel 625 bei etwa 47–56, mit einem typischen Nennwert von etwa 51. Damit liegt es fest in der Spitzengruppe der kommerziell erhältlichen chlorid-beständigen Legierungen.

Inconel 625 ist gemäß ASTM B443 (Bleche, Streifen) und B444/B446 (Rohre, Stangen) mit der folgenden Kontrollzusammensetzung spezifiziert:

Die Berechnung ist dann unkompliziert und geht von den Spezifikationsgrenzen aus:

Drei ehrliche Qualifikationen gehören in jede ausführliche Diskussion. Erstens ist Stickstoff in 625 nur als Spurenrest vorhanden, sodass er höchstens einen Bruchteil eines Punktes - hinzufügt, anders als bei Superduplex-Stählen, wo Stickstoff ein absichtlicher Legierungszusatz im Wert von mehreren PREN-Punkten ist. Zweitens wird das Signaturelement - von Niob - 625 überhaupt nicht in PREN gezählt, da Nb nicht an der passiven Cr-Mo-Filmchemie teilnimmt, die der Index misst; Es sorgt für Hochtemperaturfestigkeit und Schweißnahtfestigkeit. Drittens enthält 625 kein Wolfram, sodass die erweiterte (W-tragende) PREN-Formel denselben Wert zurückgibt. Bei jeder vernünftigen Variante der Formel liegt Inconel 625 zwischen ungefähr 47 und 56, und „ungefähr 51“ ist die vertretbare Einzelzahl.

Wie schneidet PREN von Inconel 625 im Vergleich zu anderen korrosionsbeständigen Legierungen ab?

Bei PREN ≈ 51 übertrifft Inconel 625 jeden Edelstahl -, einschließlich Superduplex 2507 - und fast jede gängige Nickellegierung. Nur Molybdän-- und Wolfram--reiche Qualitäten wie Hastelloy C-276 rangieren höher.

*Monel 400verdient eine Fußnote, weil seine Zahl irreführend ist: Da es sich um eine Kupfer-Nickel-Legierung handelt, die praktisch kein Chrom oder Molybdän enthält, liegt ihr PREN nahe bei Null, dennoch verhält sie sich in fließendem Meerwasser durch einen anderen Schutzmechanismus hervorragend. In stehendem Meerwasser ist es jedoch bekannt, dass Monel 400 Löcher bildet, weshalb es nicht für den Einsatz in Spalten und mit langsamer Strömung empfohlen wird. PREN ordnet den Pit-Initiationswiderstand innerhalb der Cr-Mo-Passiv--Filmlegierungsfamilie ein; Lesen Sie es immer zusammen mit dem Korrosionsverhalten der Legierung.

Der Vergleich unterschätzt 625 auch in einer erwähnenswerten Hinsicht: Da PREN auf Legierungen auf Eisenbasis kalibriert wurde, kann es die ~58–61 %ige Nickelmatrix von 625 nicht berücksichtigen, die der sauren Lochchemie widersteht, die Löcher in rostfreien Stählen verbreitet. Felderfahrungen zufolge verhält sich Inconel 625 in natürlichem Meerwasser sogar besser als sein PREN-Vorteil gegenüber beispielsweise 2507 vermuten lässt -, insbesondere wenn sich Chloride mit H₂S, CO₂ oder erhöhten Temperaturen im Ölfeldeinsatz verbinden.

Welche PREN-Schwellenwerte sollten Ingenieure für den Meerwasserservice verwenden?

Die in der Offshore- und Meerestechnik verwendeten Arbeitsregeln lauten: PREN unter ~32 ist für stehendes Meerwasser ungeeignet; PREN größer oder gleich 40 ist der weithin akzeptierte Schwellenwert für zuverlässige Lochfraßbeständigkeit in Meerwasser mit Umgebungstemperatur, einschließlich Spaltfugen; und PREN größer oder gleich 45 bietet Spielraum für erhöhte-Temperaturen oder höhere-Chloridbelastungen. Inconel 625 überwindet mit ≈51 jede Schwelle und bietet Spielraum.

Bei diesen Grenzwerten handelt es sich um Faustregeln, die aus jahrzehntelanger Meerwasser-Expositionsprüfung und Offshore-Betriebserfahrung abgeleitet wurden, und nicht um Garantien. Richtig eingesetzt unterteilen sie die Legierungspalette in übersichtliche Bänder:

• Unter 32:316L (PREN ≈ 24) besteht diesen Test völlig durch - seine gut dokumentierte Lochfraßbildung im umgebenden Meerwasser ist der Grund dafür, dass es auf atmosphärische oder vollständig entwässerte Seeaufgaben beschränkt ist.
• 32–40: 317L, 904L und Duplex 2205 (PREN 33–36) überstehen glattes Meerwasser in der Umgebung, bleiben aber an Spalten, Schweißnähten und warmen Orten anfällig.
• 40–45: Superduplex 2507 und Superaustenite (PREN ~40–45) sind die wirtschaftliche Standardwahl für Umgebungsventile, Rohrleitungen und Befestigungselemente für Meerwasser, bei denen Spalten kontrolliert werden.
• Über 45:Inconel 625 (≈51) wird gewählt, wenn Lochfraß vollständig beseitigt werden muss, wenn Spalten und erhöhte Temperaturen nicht vermieden werden können oder wenn Chloride gleichzeitig mit Sauergas (H₂S) vorhanden sind.

Eine strenge Spezifikation endet nie an der Schwelle. Temperatur, Chloridkonzentration, pH-Wert, Strömungsgeschwindigkeit, Spaltgeometrie, Schweißnahtqualität und mikrobiologisch beeinflusste Korrosion (MIC) verschieben die eigentliche Grenze. Für konstruktionskritische Dienstleistungen besteht die richtige Vorgehensweise darin, die tatsächliche Produktform durch Tests - ASTM G48-Eintauchen oder ASTM G150 elektrochemisches CPT - an Material aus dem produzierenden Werk zu qualifizieren, wobei die Akzeptanzkriterien in der Bestellung festgelegt sind. Genau so liefert JN ​​Alloy 625 für Unterwasser- und Chemieanwendungen: zertifiziert nach ASTM/ASME-Spezifikationen, mit G48/G150- und NACE MR0175-Konformität, die beim Versand dokumentiert wird.

Wie hoch ist die kritische Lochfraßtemperatur (CPT) von Inconel 625?

Veröffentlichte CPT-Werte für Inconel 625 schwanken je nach Testmethode und Produktform um 90–110 Grad - und liegen so weit über der 0–40-Grad-Spanne von natürlichem Meerwasser, dass die Bildung von Löchern auf glatten 625-Oberflächen im Meerwasser kein realistisches Designproblem darstellt.

Die kritische Lochfraßtemperatur ist die niedrigste Temperatur, bei der unter definierten Testbedingungen stabile Löcher auf einer Metalloberfläche entstehen. Oberhalb des CPT ist Lochfraß möglich; Darunter repassiviert die Legierung schneller, als ein Loch stabilisieren kann. Zwei Methoden dominieren: ASTM G48 (Eintauchen in angesäuertes 6 %iges Eisenchlorid, ein aggressiver Screening-Test) und ASTM G150 (elektrochemisch, der eine präzise, ​​reproduzierbare Zahl zurückgibt). Typische gemeldete Werte vergleichen sich wie folgt:

Die genauen Werte variieren je nach Oberflächenbeschaffenheit, Produktform und Labor. Behandeln Sie diese daher als technische Bereiche und nicht als Konstanten. Die Erkenntnisse aus dem Design ändern sich nicht: Natürliches Meerwasser - selbst tropisches Ausflusswasser mit 35–40 Grad - liegt 50–70 Grad unter der 625-Grube-Initiierungsschwelle. Die für Designer nützlichere Zahl ist die kritische Spalttemperatur (CCT), die immer niedriger als die CPT ist, da die Chemie abgeschirmter Spalten aggressiver ist als eine glatte Oberfläche. Veröffentlichte CCT-Werte für 625 in Eisenchloridtests liegen etwa 25–40 Grad unter seinem CPT, also im Bereich von ~55–75 Grad - immer noch deutlich über den Meerwassertemperaturen, aber der Grund, warum die Spaltkontrolle bei heißen Chloridanwendungen wichtig ist.

Was sind die praktischen Anwendungsgrenzen von Inconel 625 in Meerwasser- und Chloridumgebungen?

Im gesamten natürlichen Meerwasserbereich (0–40 Grad) weist Inconel 625 praktisch keine Lochfraßgrenze auf. Seine wirklichen Grenzen treten an drei Stellen zutage: enge Spalten im heißen Chloridbetrieb über etwa 60–70 Grad, heiße konzentrierte Solen mit niedrigem pH-Wert, wo Legierungen der C-276-Klasse die richtige Wahl sind, und Schweißverbindungen, wo Molybdän-Mikrosegregation oder Laves-Phase den Widerstand lokal senken können.

Die Grenzwerte lauten wie folgt:

1. Lochfraß - ohne praktische Begrenzung:Die Grubenbildung auf glatten, ordnungsgemäß geglühten 625-Oberflächen ist bei natürlichen Meereswassertemperaturen, egal welche Temperatur der Ozean erreicht, kein glaubwürdiger Fehlermodus. Das Designvertrauen ist hier praktisch vollkommen.
2. Spaltkorrosion - die eigentliche Grenze:Spalten unter Dichtungen, Flanschflächen, Ablagerungen und Verschmutzung sind die begrenzende Geometrie. In heißen chloridhaltigen Prozessströmen (kein Umgebungsmeerwasser) ist ein Angriff oberhalb von etwa 60–70 Grad möglich; Geben Sie eine enge Fugenkonstruktion und glatte Oberflächen an.
3. Schweißnähte - beherrschbar:Schweißgut kann Molybdän abtrennen und eine Nb-reiche Laves-Phase bilden, wodurch die Lochfraßbeständigkeit lokal verringert wird. Qualifizierte Schweißverfahren (mit 625er oder 625er Zusatzwerkstoff), kontrollierter Wärmeeintrag und Lösungsglühen nach dem Schweißen, wo möglich, stellen den Spielraum wieder her.
4. Chemische Grenzen:heiße, konzentrierte Solen mit niedrigem pH-Wert über ~100 Grad - Säure-Chloridwäscher, bestimmte REA-Laugen - sind C-276/C-22-Gebiet; 625 ist gut, aber nicht das Optimum.
5. Wirtschaftswissenschaften - die ehrliche Grenze:625 ist mit einem Kostenaufschlag gegenüber Super-Duplex verbunden. Wo umgebendes Meerwasser, kontrollierte Spalten und kein saurer Service

Bewerben Sie sich, gewinnt 2507 oft den wirtschaftlichen Fall; 625 überzeugt, wenn eine Kombination aus erstklassiger Chloridbeständigkeit, Festigkeit, H₂S-Toleranz und Schweißnahtfähigkeit in einer Legierung erforderlich ist.

SCC - ein Vorteil, kein Limit:625 ist im Wesentlichen immun gegen die Chlorid-Spannungskorrosion (Cl-SCC), die austenitische rostfreie Stähle oberhalb von ~50–60 Grad reißt, ein entscheidender Vorteil in heißen Chloriddämpfen und Spritzzonen.

Wo wird Inconel 625 tatsächlich im Meerwasser- und Marinebereich eingesetzt?

Inconel 625 ist die leistungsstarke Nickellegierung überall dort, wo Chlorid-Lochfraßbeständigkeit und hohe Festigkeit nebeneinander bestehen müssen: Unterwasser-Öl- und Gas-Hardware, Schweißauftragsverkleidungen an Steigleitungen und Rohrleitungskomponenten, Wellen und Laufräder von Meerwasserpumpen, Wärmetauscher- und Ventilgarniturkomponenten sowie Schiffsbefestigungen und drahtgebundene Ausrüstung.

Unterwasseröl und -gas:625-Schweißauflagen auf Steigrohrverbindungen, Durchflussspulen und Unterwasserventilen aus Kohlenstoffstahl kombinieren eine korrosionsbeständige Verkleidung mit der Wirtschaftlichkeit von Baustahl - und sind die größte Verwendung dieser Legierung in der Schifffahrt. Die Schweißbarkeit selbst ist eine 625-Superkraft: Es ist das ideale Schweißzusatzwerkstoff (ERNiCrMo-3) zum Schweißen von 625-, C-276-, 825- und anderen Verbindungen.

Meerwasserpumpen und -schächte:Meerwasser-Hebepumpen, Einspritzpumpen und Wellen nutzen die Kombination aus Chloridimmunität, Kavitationsbeständigkeit und hoher Wellenfestigkeit von 625 (geglühter UTS etwa 830–1.000 MPa, deutlich über C-276).

Saure + Chlorid-Brunnen:NACE MR0175/ISO 15156 listet 625 für den sauren Einsatz auf, daher ist es eine Standardwahl, wenn Reservoirchloride, H₂S und CO₂ zusammen auftreten - eine Kombination, die die meisten rostfreien Stähle disqualifiziert.

Schiffsabgase und Wäscher:Expositionsbälge, Abgaskomponenten und Wäschereinbauten in heißen, chlorid-beladenen Gasströmen, wobei Cl-SCC Edelstahl der Serie 300 ausschließt.

Entsalzung und REA:Hochtemperaturabschnitte von Anlagen zur thermischen Entsalzung und Rauchgasentschwefelung (REA) sowie meerwassergekühlte Wärmetauscherkomponenten in Chemie- und LNG-Anlagen.

Welche Standards und Tests gelten für Inconel 625 im Chlorid-Einsatz?

Produktchemie und -form fallen unter ASTM B443 (Platte/Blech/Streifen), B444 (Rohr) und B446 (Stab), mit ASME SB-Äquivalenten für Codearbeiten; Die Chloridleistung wird durch ASTM G48- und ASTM G150-Tests qualifiziert. Sauerservice unterliegt NACE MR0175/ISO 15156; Die Auswahl von Offshore-Materialien richtet sich nach ISO 21457.

Best Practice für die Beschaffung: Fordern Sie Mühlentestzertifikate mit Angaben zum tatsächlichen Cr- und Mo-Wert (damit das gelieferte PREN anhand des Zertifikats überprüft werden kann) sowie G48-Methode A bei einer angegebenen Temperatur und NACE MR0175-Konformität, sofern zutreffend. Ein PREN, der aus der tatsächlich zertifizierten Chemie - und nicht aus dem Spezifikationsbereich - berechnet wird, ist die Zahl, die Ihre QA-Datei enthalten sollte.

Inconel 625 im Vergleich zu den Alternativen: Wie sollten Sie sich für den Chlorid-Service entscheiden?

Wählen Sie Inconel 625, wenn Sie eine erstklassige -Chloridbeständigkeit in Kombination mit hoher Festigkeit, Säurebeständigkeit- und Schweißbarkeit als Füllstoff oder Überzug in einer Legierung benötigen. Wählen Sie Super Duplex 2507, wenn die Umgebungsleistung von Meerwasser mit kontrollierten Spalten ausreicht und die Kosten dominieren. Wählen Sie Hastelloy C-276 für heiße, konzentrierte Chloridsolen mit niedrigem pH-Wert.

Eine abschließende Warnung für den Verfasser der Spezifikation: Vergleichen Sie niemals Legierungen auf PREN allein über Legierungsfamilien hinweg, ohne die Fußnoten zu lesen. PREN stuft den Initiationswiderstand ein; Die Nickelmatrix, die Spaltgeometrie, der Schweißzustand oder die Rissbeständigkeit - werden nicht bewertet, und das sind genau die Abmessungen, bei denen Inconel 625 normalerweise die Nase vorn hat.

Häufig gestellte Fragen

Ungefähr 51 bei einer nominalen Chemie - und zwischen 47 und 56 über das gesamte ASTM B443-Zusammensetzungsfenster (PREN=%Cr + 3.3 × %Mo + 16 × %N, mit typisch 21,5 % Cr und 9 % Mo).

Ist ein PREN von 51 gut genug für Meerwasser?

Ja, mit großem Spielraum. Der weit verbreitete Akzeptanzschwellenwert für zuverlässige Meerwasserversorgung bei Umgebungstemperatur, einschließlich Spalten, liegt bei PREN größer oder gleich 40; Inconel 625 übertrifft ihn um etwa 11 Punkte.

Warum wird Niob nicht in die PREN-Berechnung einbezogen?

Niob ist nicht an der passiven Chrom-Molybdän--Filmchemie beteiligt, die PREN misst. In 625 wird es für die Festigung der festen -Lösung und die Schweißbarkeit hinzugefügt, nicht für die Beständigkeit gegen Lochfraß.

Kann Inconel 625 im Meerwasser Lochfraß bilden?

Auf glatten, ordnungsgemäß geglühten Oberflächen bei natürlichen Meerwassertemperaturen (0–40 Grad) ist die Bildung von Löchern kein realistischer Fehlermodus. Ein Angriff ist nur in engen Spalten bei heißem Chloridbetrieb denkbar, typischerweise über etwa 60–70 Grad.

Was ist die kritische Lochfraßtemperatur (CPT) von Inconel 625?

Die veröffentlichten Werte schwanken je nach Testmethode um 90–110 Grad (elektrochemische Werte nach ASTM G150 typischerweise bei oder über ~100 Grad; Eintauchwerte nach ASTM G48 etwa 85–100 Grad) - weit über den Meerwassertemperaturen.

Wie schneidet Inconel 625 im Vergleich zu 316L in Meerwasser ab?

316L (PREN ≈ 24, CPT ≈ 15–30 Grad) bildet Löcher und versagt durch Perforation im umgebenden Meerwasser; Inconel 625 (PREN ≈ 51, CPT ≈ 100 Grad) ist im gleichen Bereich effektiv immun. Sie sind im Unterwasser-Tauchbetrieb nicht austauschbar.

Inconel 625 oder Hastelloy C-276 für Chloridanwendungen – was ist besser?

Beide sind erstklassige-Stufen. C-276 (PREN ≈ 68–74 mit Wolfram) ist in heißen, konzentrierten Chloridsolen mit niedrigem pH-Wert überlegen; 625 bietet eine höhere Festigkeit, ist die Standard-Schweißzusatz-/Auftragslegierung und ist wirtschaftlicher, wenn die Beständigkeit ausreicht.

Ist Monel 400 im Meerwasser besser als Inconel 625?

Nein - nur anders. Monel 400 zeichnet sich durch einen Mechanismus aus einer Kupferlegierung hervorragend in schnell{3}fließendem Meerwasser aus, ist jedoch dafür bekannt, dass es in stehendem Meerwasser Löcher bildet und einen PREN von nahezu -Null aufweist. Inconel 625 widersteht Lochfraß sowohl unter fließenden als auch unter stehenden Bedingungen.

Reduziert das Schweißen die Lochfraßbeständigkeit von Inconel 625?

Dies kann in geringem Maße durch Molybdän-Mikrosegregation und Laves{0}}-Phasenbildung im Schweißgut verursacht werden. Qualifizierte Verfahren mit passendem ERNiCrMo-3-Füllstoff, kontrollierter Wärmezufuhr und Lösungsglühen, wo praktisch möglich, halten den Verlust vernachlässigbar.

Welche Chloridkonzentration verträgt Inconel 625?

Natürliches Meerwasser (~19.000–20.000 mg/L Chlorid) unbegrenzt bei Umgebungstemperatur und konzentrierte Sole bei moderaten Temperaturen. Die praktischen Grenzen werden durch Temperatur, pH-Wert und Spaltgeometrie und nicht durch die Chloridkonzentration selbst bestimmt.

Ist Inconel 625 beständig gegen Chlorid-Spannungskorrosionsrisse?

Ja. Seine nickel-reiche, flächen-zentrierte-kubische Matrix ist im Wesentlichen immun gegen den transgranularen Chlorid-SCC, der austenitische rostfreie Stähle oberhalb von etwa 50–60 Grad reißt - ein entscheidender Vorteil in heißen Chloriddämpfen und Spritzzonen.

Prognostiziert PREN Spaltkorrosion?

Nicht direkt. Spaltkorrosion beginnt bei niedrigeren Temperaturen als Lochfraß; Verwenden Sie stattdessen die kritische Spalttemperatur (CCT). Für 625 liegen die veröffentlichten CCT-Werte etwa 25–40 Grad unter dem CPT, dh etwa 55–75 Grad bei Eisenchlorid-Tests.

Was ist die maximale Meerwassertemperatur für Inconel 625?

Bei natürlichen Meerwassertemperaturen gibt es keine praktische Grenze für Lochfraß (selbst 40 Grad warmes tropisches Wasser liegt ~60 Grad unter 625 °C CPT). Bei heißen Chlorid-Prozessströmen müssen Sie die Anlage gegen Spaltangriffe über etwa 60–70 Grad auslegen.

Benötigt Inconel 625 einen kathodischen Schutz im Meerwasser?

Nicht wegen seiner eigenen Lochfraßresistenz. Der kathodische Schutz wird manchmal systemweit oder zum Schutz von gekoppeltem Kohlenstoffstahl angewendet, aber 625-Hardware benötigt ihn nicht, um Meerwasser zu widerstehen.

Wie wird PREN für Duplex- und superaustenitische Edelstähle berechnet?

Mit der gleichen Formel - %Cr + 3.3 × %Mo + 16 × %N -, aber Stickstoff ist in diesen Qualitäten ein bewusster Legierungszusatz (z. B. ~0,28 % N in 2507 fügt mehr als 4 PREN-Punkte hinzu), während er in 625 eine vernachlässigbare Spur darstellt.

Welcher Test überprüft die Chlorid-Lochfraßbeständigkeit - ASTM G48 oder ASTM G150?

G48 (Eisenchlorid-Eintauchen) ist der schnelle Screening- und Abnahmetest; G150 (elektrochemisch) liefert die genaue kritische Lochfraßtemperatur, die für Designgrenzen verwendet wird. Strenge Spezifikationen nutzen beides.

Ist Inconel 625 konform mit NACE MR0175 für saure Anwendungen?

Ja - Inconel 625 ist in NACE MR0175/ISO 15156 für den Einsatz in H₂S-haltigen Umgebungen (unter den entsprechenden Einsatzbedingungen) aufgeführt, weshalb es bei Unterwasser-Hardware dominiert, wo Chloride und Sauergas gleichzeitig vorkommen.
