Hastelloy-Legierungen in der Müllverbrennung: Korrosionsbeständigkeit gegenüber sauren Rauchgaskondensaten

Beim Verbrennen fester Siedlungsabfälle entsteht mehr als nur Wärme und Asche - es entsteht ein Rauchgas, das mit Salzsäure, Schwefeloxiden und anderen säurebildenden Verbindungen angereichert ist-, die nach der Kondensation eine der korrosivsten Flüssigkeitsumgebungen erzeugen, mit denen Industrieanlagen routinemäßig konfrontiert sind. Standard-Edelstahl und in vielen Fällen sogar superaustenitische Sorten mit 6 % Molybdän sind für diese spezielle Kondensatchemie nicht zuverlässig geeignet, weshalb dies der Grund istHastelloy C276, C-22 und C-2000 sind zu Standardmaterialien für Wäscher- und Abschrecksysteme in Müllverbrennungsanlagen geworden. In diesem Leitfaden wird erklärt, warum Rauchgaskondensat so aggressiv ist, wo es in einer Verbrennungsanlage entsteht und wie die Legierungsfamilie Hastelloy dafür ausgelegt ist, dem zu widerstehen.

Warum entsteht bei der Müllverbrennung eine so aggressive Korrosionsumgebung?

Das Rauchgas aus der Müllverbrennung ist aggressiv, da bei der Verbrennung gemischter fester Siedlungsabfälle -, die üblicherweise PVC-Kunststoffe, Lebensmittelabfälle und andere chlor- und schwefel{2}}haltige Materialien - enthalten, Salzsäure, Schwefeloxide und andere säurebildende Gase freigesetzt werden, die extrem korrosiv werden, sobald sie zu einer Flüssigkeit mit niedrigem pH-Wert und hohem Chloridgehalt kondensieren.

Siedlungsabfälle sind ein sehr variabler Brennstoff, und gerade diese Variabilität macht die Chemie ihrer Rauchgase so anspruchsvoll: PVC und andere chlorierte Kunststoffe setzen bei der Verbrennung Chlorwasserstoffgas (HCl) frei, schwefelhaltige Materialien setzen Schwefeloxide frei, die bei der Kondensation schwefelhaltige und schweflige Säure bilden können, und Spuren von Halogenen und Schwermetallen im Abfallstrom erhöhen die Komplexität des resultierenden Gases und der letztendlichen Kondensatchemie.

Im Gegensatz zu einem gut{0}kontrollierten chemischen Prozess mit einem bekannten, konsistenten Ausgangsmaterial verschiebt sich die Rauchgaszusammensetzung einer Verbrennungsanlage mit der Zusammensetzung des an einem bestimmten Tag verbrannten Abfalls. Das bedeutet, dass das Korrosionsschutzsystem für eine realistische Kombination von Bedingungen und nicht für eine einzelne, genau charakterisierte Chemie ausgelegt sein muss - eine Designphilosophie, die breit einsetzbare Materialien mit hoher Marge gegenüber eng optimierten Materialien bevorzugt.

Was ist Säuretaupunktkorrosion und wo tritt sie in einer Verbrennungsanlage auf?

Säuretaupunktkorrosion tritt auf, wenn Rauchgas auf die spezifische Temperatur abkühlt, bei der seine säurebildenden Dämpfe direkt auf den Geräteoberflächen zu Flüssigkeitströpfchen kondensieren. Am schwerwiegendsten ist sie an Wärmeübertragungsflächen am kalten Ende, Abschreckkammern und Nasswäschersystemen, wo diese Kondensation entweder unvermeidbar ist oder im Rahmen des Prozesses zur Schadstoffbegrenzung absichtlich herbeigeführt wird.

Rauchgas enthält bei hoher Temperatur säurebildende Verbindungen in Dampfform, und wenn das Gas abkühlt -, entweder durch Wärmerückgewinnungsgeräte oder einen gezielten Abschreck- und Wäscheprozess -, erreichen diese Verbindungen eine Temperatur, bei der sie als konzentrierte saure Flüssigkeit direkt auf der nächstgelegenen kühlen Oberfläche auskondensieren. Dieser Säuretaupunkt ist keine einzelne feste Temperatur; Dies hängt von der spezifischen Mischung aus sauren Gasen und dem vorhandenen Feuchtigkeitsgehalt ab, aber der zugrunde liegende Mechanismus ist konsistent: Jede Metalloberfläche, die unter diesen Schwellenwert fällt, wird zur Kondensationsstelle für eine Flüssigkeit, die einen extrem niedrigen -pH-Wert, einen hohen -Chloridgehalt und oft lokal konzentrierte ätzende Flüssigkeiten haben kann.

Genau aus diesem Grund sind die Oberflächen von Kalt--Economizern und Luftvorwärmern, Abschreckkammern und Nasswäscherbehälter -, die alle speziell dafür ausgelegt sind, Rauchgas zu kühlen und in Wäschern absichtlich mit Flüssigkeit zur Entfernung saurer Gase in Kontakt zu bringen -, die Zonen, in denen dieser Korrosionsmechanismus am schwerwiegendsten und für die Materialauswahl am folgenreichsten ist.

Welche Hastelloy-Legierungen werden üblicherweise in der Müllverbrennung verwendet und wie unterscheiden sie sich?

Hastelloy C-276, C-22 und C-2000 sind die am häufigsten für saure Rauchgaskondensate spezifizierten Nickel-Chrom-Molybdän-Legierungen, die jeweils ein ähnliches, aber unterschiedliches Korrosionsbeständigkeitsprofil bieten, das durch Unterschiede im Molybdän-, Wolfram- und Kupfergehalt geprägt ist.

Ein Vergleich der drei am häufigsten spezifizierten Hastelloy-Güten für diesen Einsatz:

Tabelle 1. Vergleich gängiger Hastelloy-Qualitäten, die für den Einsatz von Rauchgaskondensat in der Müllverbrennung spezifiziert sind. Die Sortenauswahl sollte immer anhand der spezifischen Kondensatchemie validiert werden, die an einem bestimmten Anlagenstandort erwartet wird, idealerweise unterstützt durch Korrosionstests oder dokumentierte Felderfahrung in vergleichbaren Anwendungen, und nicht nur durch allgemeine Referenzrichtlinien.

Alle drei Legierungen verfügen über die gleiche Grundbasis aus Nickel-Chrom-Molybdän, die für die Beständigkeit sowohl gegen allgemeinen Säureangriff als auch gegen durch Chlorid- verursachte lokale Korrosion verantwortlich ist. Jede wurde jedoch entwickelt, um diese Beständigkeit in einer bestimmten Richtung zu erweitern oder neu auszubalancieren. - Die verbesserte Oxidationsleistung von C-22 und die durch Kupfer verursachte Schwefelsäurebeständigkeit von C-2000 stellen gezielte metallurgische Reaktionen dar auf spezifische Lücken, die in der Praxiserfahrung mit Legierungen früherer Generationen wie C-276 festgestellt wurden, und spiegelt die gleiche Art der Verfeinerung der Zusammensetzung wider, die in anderen technischen Leitfäden zur Entwicklung von Edelstahlsorten diskutiert wird.

Warum ist Standard-Edelstahl für saures Rauchgaskondensat im Allgemeinen nicht geeignet?

Standardmäßiger austenitischer Edelstahl und oft sogar superaustenitische Güten mit 6 % Molybdän sind im Allgemeinen für die Zonen mit den stärksten sauren Rauchgaskondensaten nicht geeignet, da die Kombination aus sehr niedrigem pH-Wert, hoher Chloridkonzentration und oxidierenden Spezies in diesem spezifischen Kondensat die praktischen Korrosionsbeständigkeitsgrenzen dieser Güten überschreitet, insbesondere im Hinblick auf Lochfraß, Spaltkorrosion und Chlorid-Spannungsrisskorrosion.

Rauchgaskondensat in seiner schlimmsten Form vereint mehrere korrosionsbeschleunigende Faktoren gleichzeitig: Chloridkonzentration, die deutlich über die typischen Prozesswasserwerte ansteigen kann, da die Verdunstung das Kondensat konzentriert, pH-Wert, der niedrig genug ist, um einen echten Säureangriff statt einer einfachen Chloridexposition darzustellen, und oxidierende Verbrennungsnebenprodukte, die sogar chloridbeständige Legierungen an ihre praktischen Grenzen bringen können. Diese Kombination ist erheblich schwerwiegender als die allgemeinen Chlorid-Lochfraß- und Spaltkorrosionsszenarien, die in anderen technischen Leitfäden zu PREN- und Edelstahl-Chloridgrenzwerten beschrieben werden. Aus diesem Grund greifen Abfallverwertungs- und Energieanlagen in den anspruchsvollsten Zonen speziell zu Hastelloy-Legierungen auf Nickelbasis, anstatt sich auf die hochwertigsten PREN-Edelstahlsorten zu verlassen, die in weniger sauren, weniger oxidierenden Chloridumgebungen wie Meerwasser eine gute Leistung erbringen.

Wie verbessert C-22 gegenüber C-276 bei oxidierenden sauren Chloridbedingungen?

Hastelloy C-22 verbessert die Leistung von C-276 insbesondere bei der Oxidation saurer Chloridbedingungen durch eine neu ausgewogene Chrom-, Molybdän- und Wolframzusammensetzung und verleiht ihm eine bessere Beständigkeit gegen lokale Korrosion und allgemeine Angriffe in Gegenwart oxidierender Spezies als C-276, weshalb C-22 in vielen modernen Wäschersystemdesigns zunehmend bevorzugt wird.

C-276 ist nach wie vor eine ausgezeichnete, breit einsetzbare Legierung, aber Felderfahrungen bei chemischen Verarbeitungs- und Rauchgasreinigungsanwendungen haben gezeigt, dass seine Leistung insbesondere dann marginaler werden könnte, wenn saure Chloridbedingungen auch stark oxidierend - sind – eine Kombination, die bei Verbrennungsrauchgaskondensat aufgrund der neben den sauren Gasen vorhandenen oxidierenden Verbrennungsprodukte durch- durchaus möglich ist. Die Entwicklung von C-22 zielte speziell auf diese Lücke ab und gleichte das Chrom- und Molybdän-Wolfram-Verhältnis der Legierung neu aus, um die zuverlässige Leistung auch unter oxidierenden Bedingungen zu verbessern, ohne die Beständigkeit gegen reduzierende Säuren zu beeinträchtigen, die C-276 überhaupt erst wertvoll gemacht hat.

Diese gezielte Verbesserung ist der Grund, warum viele moderne Nasswäschersystemdesigns dies vorschreibenC22als mindestens gleichwertig und in oxidierenden -Bedingungen-anfälligen Anwendungen manchmal gegenüber C-276 bevorzugt, auch wenn beide gültig bleiben, aktiv spezifizierte Optionen, abhängig von der spezifischen Kondensatchemie, die eine bestimmte Anlage erwartet.

Welche Rolle spielt der Kupferzusatz von C-2000 bei der Rauchgaskondensatbeständigkeit?

Der Kupferzusatz von C-2000 verbessert insbesondere die Beständigkeit gegenüber Schwefelsäure und bestimmten gemischten Säurebedingungen, was es zu einer besonders relevanten Wahl macht, wenn Rauchgaskondensat neben dem häufiger hervorgehobenen Chloridgehalt einen erheblichen Sulfat- oder Schwefelsäureanteil enthält.

Kupferzusätze spielen in der Nickellegierungsmetallurgie eine gut etablierte Rolle bei der Verbesserung der Beständigkeit in reduzierenden Säureumgebungen, ein Prinzip, das auch in anderen technischen Leitfäden behandelt wird, die sich mit der Rolle von Kupfer in Güten wie 904L befassen. C-2000 wendet dasselbe allgemeine Prinzip innerhalb eines Hastelloy-Gerüsts mit hohem Chrom- und Molybdängehalt an und verleiht ihm ein Korrosionsbeständigkeitsprofil, das sowohl oxidierende als auch reduzierende Bedingungen abdeckt und gleichzeitig eine besondere Festigkeit in der von Schwefelsäure beeinflussten Chemie - bietet, die bei der Verbrennung von Rauchgaskondensat relevant ist, insbesondere weil schwefelhaltige Abfallkomponenten bedeutende Sulfate und Schwefelsäure produzieren können Säuregehalt neben dem häufiger diskutierten Salzsäurebeitrag. Wenn die erwartete Kondensatchemieanalyse einer bestimmten Anlage darauf hinweist, dass ein erheblicher Sulfatgehalt ein entscheidendes Problem darstellt, ist C-2000 eine vernünftige Legierung, die zusammen mit C-276 und C-22 bewertet werden kann, anstatt sich auf eine der eher auf Chlorid ausgerichteten Diskussionen allein zu beschränken.

Wo in einer Verbrennungsanlage werden Hastelloy-Legierungen am häufigsten eingesetzt?

Hastelloy-Legierungen werden am häufigsten in Nasswäscherbehältern, Abschreckkammern, Tropfenabscheidern und Wärmeübertragungsoberflächen am kalten{0}}Ende - spezifiziert, d.

Eine zonenweise--Ansicht des typischen Materialansatzes entlang des Rauchgaswegs einer Verbrennungsanlage:

Tabelle 2. Repräsentative Zone-für-Korrosionsschwere und Materialansatz entlang des Rauchgaswegs einer Müllverbrennungsanlage-zu-.

Dieses selektive Spezifikationsmuster spiegelt die gleiche zonenbasierte, fahrerspezifische Materialauswahlphilosophie wider, die in anderen technischen Leitfäden zu Offshore-Strukturen und chemischen Verarbeitungsanlagen diskutiert wird: Anstatt eine ganze Anlage aus dem korrosionsbeständigsten verfügbaren Material zu bauen, konzentrieren Ingenieure hochwertige Nickellegierungen speziell an den Stellen, an denen tatsächlich eine anhaltende, starke Säurekondensatbelastung auftritt, und verwenden an anderer Stelle im selben System kostengünstigere Materialien oder Schutzauskleidungen.

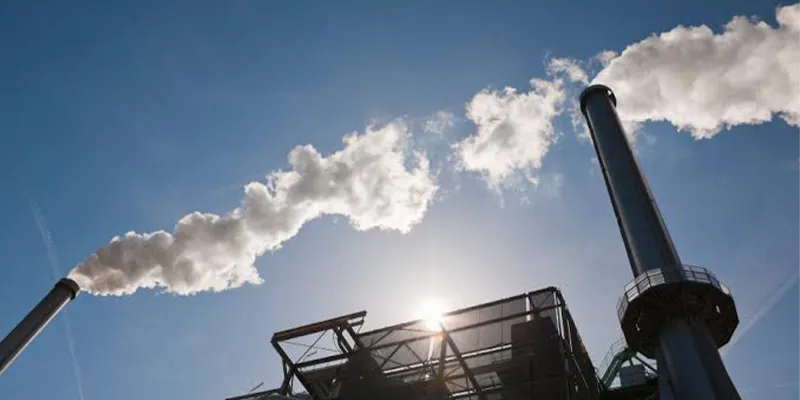

Wie sollten Ingenieure bei der Materialauswahl für die Korrosionszonen einer Verbrennungsanlage vorgehen?

Ingenieure sollten die erwartete Kondensatchemie - Chlorid, Sulfat und pH - nach Zone charakterisieren, die lokale Metalltemperatur relativ zum Säuretaupunkt abbilden und zwischen C-276, C-22 und C-2000 (oder einer Kombination über verschiedene Zonen) basierend auf dem spezifischen oxidierenden/reduzierenden Charakter und Sulfatgehalt des an jedem Standort erwarteten Kondensats auswählen.

Ein praktischer Auswahlansatz:

1. Charakterisierung der erwarteten Rauchgas- und Kondensatchemie,einschließlich Chlorid-, Sulfat- und pH-Bereiche, idealerweise basierend auf der tatsächlichen oder repräsentativen Zusammensetzung des Abfallstroms und nicht auf allgemeinen Annahmen.

2. Ordnen Sie die lokale Metalltemperatur dem Säuretaupunkt zuFür jede Zone wird ermittelt, wo Kondensation wahrscheinlich auch außerhalb der bewusst nassen Zonen wie Wäscher und Abschreckkammern auftritt.

3. Bewerten Sie den oxidierenden/reduzierenden Charakter des erwarteten Kondensatsals Hauptfaktor bei der Wahl zwischen C-276 und C-22, im Einklang mit den mechanismusgesteuerten Materialauswahlprinzipien, die in anderen technischen Leitfäden zu oxidierenden versus reduzierenden Korrosionsumgebungen diskutiert werden.

4. Betrachten Sie C-2000 insbesondere dort, wo der Sulfat- oder Schwefelsäuregehalt eine signifikante, dokumentierte Komponente darstelltder erwarteten Kondensatchemie, anstatt standardmäßig nur auf Chlorid-fokussierte Gehaltsvergleiche zu verwenden.

5. Premium-Legierungen gezielt nach Zone auftragen,die Verwendung von Hastelloy-Typen für Standorte mit anhaltender, starker Säurekondensatbelastung und die Verwendung wirtschaftlicherer Materialien oder Schutzauskleidungen an anderer Stelle im selben Werk.

Häufig gestellte Fragen

Kann Duplex- oder Super-Duplex-Edelstahl überall im Sauergaspfad einer Müllverbrennungsanlage verwendet werden?

Ja, in weniger anspruchsvollen Zonen, in denen die Kondensatchemie weniger aggressiv ist oder die Metalltemperatur zuverlässig über dem Säuretaupunkt bleibt, können Duplex- und Super-Duplex-Qualitäten eine wirtschaftlichere Alternative zu Hastelloy-Legierungen darstellen, sie gelten jedoch im Allgemeinen nicht als geeignet für den direkten, dauerhaften Kontakt mit den härtesten Kondensaten aus Wäschern und Abschreckkammern.

Beeinflusst die Zusammensetzung des Abfallstroms erheblich, welche Hastelloy-Sorte geeignet ist?

Ja - Da die Zusammensetzung fester Siedlungsabfälle je nach Region und im Laufe der Zeit variiert, können Anlagen, die Abfallströme mit ungewöhnlich hohem Gehalt an chlorierten Kunststoffen, schwefelhaltigem Material oder Mitverbrennung von Industrieabfällen verbrennen, eine deutlich andere Kondensatchemie als ein typischer Siedlungsabfallstrom aufweisen. Aus diesem Grund wird eine standortspezifische Charakterisierung der Chemie empfohlen, anstatt davon auszugehen, dass eine einzige Legierungsauswahl universell für alle Verbrennungsanlagen gilt.

Werden Hastelloy-Legierungen als massive Behälterkonstruktionen oder häufiger als Auskleidungen und Verkleidungen verwendet?

Beide Ansätze werden in der Praxis verwendet - Eine massive Hastelloy-Konstruktion ist für kleinere Komponenten und kritische Elemente wie Tropfenabscheider üblich, während die Verkleidung oder Auskleidung eines wirtschaftlicheren Struktursubstrats mit einer Hastelloy-Schicht ein üblicher kosteneffektiver Ansatz-für größere Behälter ist, wobei die Wahl von der Behältergröße, Fertigungsaspekten und der Projektökonomie abhängt.

Unterscheidet sich das Schweißen von Hastelloy-Legierungen im Verbrennungsanlagenbau vom Schweißen in anderen Branchen?

Die grundlegenden Schweißprinzipien - geeignete Auswahl des Zusatzwerkstoffs, Kontrolle der Wärmezufuhr und Reinigung nach dem Schweißen- stimmen mit der Hastelloy-Schweißpraxis in allen Branchen überein, obwohl die Herstellung von Verbrennungsanlagen dennoch einem qualifizierten Schweißverfahren folgen sollte, das genau auf die genaue Legierung und Anwendung zugeschnitten ist, anstatt davon auszugehen, dass allgemeine Schweißrichtlinien für Nickellegierungen ohne Überprüfung gelten.

Beseitigt die Verwendung einer hochwertigen Hastelloy-Legierung die Notwendigkeit einer regelmäßigen Inspektion der Wäschersysteme von Verbrennungsanlagen?

Keine -selbst hoch korrosionsbeständigen-Legierungen profitieren von einem dokumentierten Inspektionsprogramm, insbesondere angesichts der echten Schwankungen in der Verbrennungsgaschemie über die Betriebsdauer einer Anlage; Die Inspektion bleibt eine wichtige Ergänzung zur Materialauswahl und kein Schritt, den die Auswahl hochwertiger Legierungen überflüssig macht.
