316L PREN-Wert: Äquivalentzahl des Lochfraßwiderstands und reale -weltweite Chloridgrenzwerte

„Ist 316L für diesen Chloridgehalt gut genug?“ ist eine der häufigsten Fragen zur Materialauswahl in der Chemie-, Schifffahrts- und Prozessindustrie - und die Pitting Resistance Equivalent Number (PREN) ist der Standard-Werkzeugingenieur für den ersten-Durchgang, nach dem Werkzeugingenieure greifen, um diese Frage zu beantworten. Bei PREN handelt es sich jedoch um eine Prüfzahl und nicht um eine Garantie, und wenn man sie als solche betrachtet, hat dies zu echten Korrosionsausfällen im Betrieb geführt. In diesem Leitfaden wird genau erklärt, wie der PREN-Wert von 316L berechnet wird, was er vorhersagt und was nicht und welche realen Chlorid- und Temperaturrichtlinien tatsächlich gelten, wenn 316L für eine chloridhaltige Umgebung spezifiziert wird.

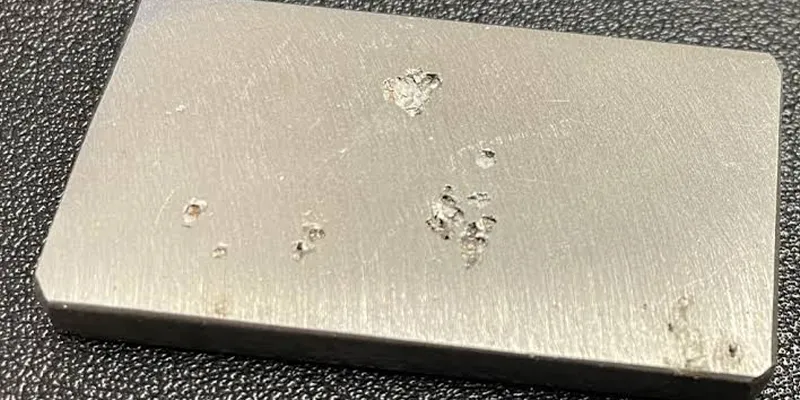

Was ist die Pitting Resistance Equivalent Number (PREN) und wie wird sie berechnet?

PREN ist ein einzelner numerischer Index, der aus dem Chrom-, Molybdän- und Stickstoffgehalt einer Legierung berechnet wird und die relative Beständigkeit eines rostfreien Stahls gegenüber Chlorid-induzierter Lochfraßkorrosion - schätzt. Höhere Werte weisen auf eine höhere erwartete Beständigkeit hin. Er ist eines der am häufigsten verwendeten Screening-Tools zum Vergleich von Edelstahlqualitäten vor einer tiefergehenden Korrosionsbewertung.

Die Standardformel lautet:

PREN=%Cr + 3.3 × %Mo + 16 × %N

Jeder Begriff in dieser Formel spiegelt den bekannten Beitrag eines Elements zur Lochfraßbeständigkeit wider, der auf jahrzehntelangen Labor- und Feldkorrosionsdaten basiert: Chrom trägt direkt zur Grundstabilität der passiven Oxidschicht bei, Molybdän wird stärker gewichtet, da es einen überproportional starken Einfluss auf den Widerstand gegen den lokalen Abbau dieser passiven Schicht in Chloridumgebungen hat, und Stickstoff, der pro Gehaltseinheit am stärksten gewichtet ist, verstärkt die Beständigkeit gegen Lochbildung und -wachstum weiter.

PREN fasst diese drei separaten Zusammensetzungsfaktoren zu einer vergleichbaren Zahl zusammen, sodass verschiedene Legierungen schnell miteinander verglichen werden können. Genau aus diesem Grund ist es in der gesamten Edelstahlindustrie zum standardmäßigen First-{0}Pass-Screening-Tool für die Bewertung von Chlorid-Services geworden.

Was ist der typische PREN-Wert von 316L?

316L-StahlErgibt in der Regel einen PREN-Wert im Bereich von etwa 23 bis 28, abhängig vom tatsächlichen Chrom-, Molybdän- und Stickstoffgehalt der spezifischen Schmelze innerhalb des zulässigen Spezifikationsbereichs der Legierung. Damit liegt er deutlich über dem Standard 304/304L, aber deutlich unter den später in diesem Leitfaden besprochenen Spezialqualitäten mit hohem Chloridgehalt.

Eine repräsentative Berechnung unter Verwendung einer typischen 316L-Zusammensetzung im mittleren -Bereich veranschaulicht, wie der PREN-Wert aufgebaut wird:

Tabelle 1. Repräsentative PREN-Berechnung für 316L unter Verwendung einer typischen Mittelklasse-Zusammensetzung. Der tatsächliche PREN variiert je nach Hitze innerhalb des Spezifikationsbereichs der Legierung; Die Werte dienen der Veranschaulichung und sollten anhand der tatsächlichen Zusammensetzung des Mühlenzertifikats für eine bestimmte Schmelze bestätigt werden, wenn es auf Präzision ankommt.

Es ist hervorzuheben, dass es sich bei PREN nicht um eine feste, einzelne Zahl für „316L“ als Güteklasse - handelt, sondern um einen berechneten Wert, der von der spezifischen Zusammensetzung einer einzelnen Charge innerhalb des von der Spezifikation zulässigen Bereichs abhängt. Dies bedeutet, dass zwei Mühlenzertifikate, die beide korrekt als 316L gekennzeichnet sind, deutlich unterschiedliche PREN-Werte aufweisen können. Diese Wärme-zu-Variabilität ist eine echte praktische Überlegung bei chlorid{6}kritischen Anwendungen, bei denen die Angabe eines Mindest-PREN oder eines Mindestgehalts an Molybdän und Stickstoff - anstelle der alleinigen Sortenbezeichnung - eine genauere Grundlage für die Beschaffung bietet.

Wie zuverlässig ist PREN als Prädiktor für die reale-Korrosionsleistung?

PREN ist ein nützliches und weithin validiertes Screening-Tool für die Einstufung und den Vergleich von Edelstahlqualitäten. Es ist jedoch kein präziser Prädiktor für die tatsächliche Feldleistung, da Lochfraß und Spaltkorrosion in der Praxis auch von Faktoren abhängen. PREN erfasst unter anderem nicht die Oberflächenbeschaffenheit, den Schweißzustand, die Spaltgeometrie, die Strömungsgeschwindigkeit und das Vorhandensein oxidierender Spezies.

Die Stärke von PREN ist vergleichbar: Sie zeigt zuverlässig an, dass eine Legierung mit höherem -PREN in einer gegebenen Chloridumgebung im Allgemeinen eine Legierung mit niedrigerem -PREN übertrifft, und diese Rangfolge hält sich in einer Vielzahl von Labor- und Feldkorrosionsdaten gut. Seine Schwäche besteht darin, dass es nichts über die spezifische Temperatur, die Chloridkonzentration, das Oxidationspotential, den Strömungszustand, den Oberflächenzustand oder die Spaltgeometrie in einer tatsächlichen Anwendung aussagt -, die alle einen wesentlichen Einfluss darauf haben, ob im Betrieb tatsächlich Lochfraß oder Spaltkorrosion auftritt.

Aus diesem Grund wird PREN in der strengen Ingenieurspraxis als Screening- und Einstufungsinstrument zur Eingrenzung der möglichen Qualitäten behandelt, gefolgt von einer anwendungsspezifischen Bewertung -, die häufig standardisierte Korrosionstests wie ASTM G48-Tests auf kritische Lochfraßtemperatur (CPT) oder kritische Spalttemperatur (CCT) umfasst -, anstatt einen PREN-Schwellenwert allein als endgültige Spezifikationsentscheidung für eine wirklich kritische oder grenzwertige Anwendung zu betrachten.

Welche Grenzwerte für die Chloridkonzentration gelten allgemein als sicher für 316L?

316L wird allgemein als geeignet für Chloridkonzentrationen von bis zu etwa 1.000 ppm bei Umgebungstemperatur, nicht{{4}Spaltbedingungen und nicht-stagnierenden Bedingungen angegeben, aber dieser Wert ist eher eine allgemeine technische Faustregel als ein präziser universeller Grenzwert, und die tatsächliche sichere Chloridexposition sinkt erheblich, wenn die Temperatur steigt oder Spaltbedingungen eingeführt werden.

Eine vergleichende Ansicht der allgemeinen Chlorid-Richtwerte über gängige Gehaltsstufen hinweg, zusammen mit ihren ungefähren PREN-Werten:

Tabelle 2. Allgemeine technische Leitlinien zu PREN und ungefähre Chloridtoleranz nach Güteklasse für Umgebungstemperaturen und Bedingungen außerhalb von Spalten. Bei diesen Zahlen handelt es sich um häufig zitierte Faustregeln, die nur für das Screening im Frühstadium gedacht sind. Tatsächliche sichere Betriebsgrenzen hängen von der Temperatur, dem Oxidationspotential, dem Strömungszustand, der Spaltgeometrie und dem Oberflächenzustand ab und sollten durch anwendungsspezifische Korrosionsdaten, standardisierte Tests (z. B. ASTM G48) oder einen qualifizierten Korrosionsingenieur vor der endgültigen Materialspezifikation bestätigt werden, insbesondere für grenzwertige oder sicherheitskritische Anwendungen.

Diese Zahlen sollten als Ausgangspunkt für die Auswahl geeigneter Qualitäten und nicht als Designspezifikation betrachtet werden. - Die Leitlinien ändern sich erheblich, sobald Temperatur, Spalten oder oxidierende Bedingungen eingeführt werden, was der Schwerpunkt der nächsten beiden Abschnitte ist.

Wie wirkt sich die Temperatur auf die praktische Chloridtoleranz von 316L aus?

Die praktische Chloridtoleranz von 316L nimmt mit steigender Temperatur erheblich ab, da sowohl Lochfraß als auch Chloridspannungsrisskorrosion thermisch aktivierte Prozesse sind -, was bedeutet, dass ein Chloridgehalt, der bei Raumtemperatur ein vernachlässigbares Risiko darstellt, bei Prozess- oder Sommeraußentemperaturen, die weit innerhalb der normalen Betriebsbereiche liegen, zu einem echten Problem werden kann.

Die Initiierungs- und Ausbreitungsraten von Lochfraß nehmen im Allgemeinen mit der Temperatur zu, da eine höhere Temperatur die elektrochemischen Reaktionen beschleunigt, die am lokalen Durchbruch des Passivfilms beteiligt sind. Genau aus diesem Grund ist die Prüfung der kritischen Lochfraßtemperatur (Konstanthaltung der Chloridkonzentration und anderer Variablen bei gleichzeitiger Bestimmung der Temperatur, bei der Lochfraß beginnt) eine standardmäßige und aussagekräftige Methode zur Charakterisierung einer bestimmten Kombination aus Legierung und Umgebung.

In der Praxis bedeutet dies, dass dieselbe 316L-Komponente, die in einem kühlen Wasserstrom mit niedrigem -Chloridgehalt zuverlässig funktioniert, anfällig werden kann, wenn derselbe Wasserstrom erhitzt wird oder wenn die Komponente in einer heißen Außen- oder Prozessumgebung betrieben wird - ein Gesichtspunkt, der häufig unterschätzt wird, wenn die Materialauswahl nur auf Richtlinien zu Umgebungsbedingungen- basiert, ohne die tatsächliche maximale Dauerbetriebstemperatur zu berücksichtigen.

Was ist Spaltkorrosion und warum senkt sie den effektiven Chloridgrenzwert von 316L?

Spaltkorrosion - Lokaler Angriff, der in engen Lücken mit niedrigem{1}Sauerstoffgehalt wie Dichtungsflächen, Schraubverbindungen oder unter Ablagerungen auftritt - beginnt bei einer wesentlich niedrigeren Chloridkonzentration und Temperatur als Lochfraß an offenen{3}Oberflächen, was bedeutet, dass der effektive, reale Chloridgrenzwert für 316L in einem spaltanfälligen{6}}Design erheblich niedriger ist, als die allgemeinen Richtlinien für offene-Oberflächen vermuten lassen.

Spalten erzeugen eine lokal erschöpfte, stagnierende chemische Umgebung, in der sich Chloridionen konzentrieren können und der Sauerstoffzugang eingeschränkt ist. Beides begünstigt den Abbau des passiven Oxidfilms bei einer geringeren Chloridkonzentration und einer niedrigeren Temperatur, als dies erforderlich wäre, um Lochfraß auf einer offenen, freiliegenden Oberfläche auszulösen.

Aus diesem Grund gibt es standardisierte Spaltkorrosionstests (kritische Spalttemperatur oder CCT, typischerweise mehrere Grad niedriger als die entsprechende CPT für die gleiche Legierung) als ein von der Lochfraßbeständigkeit offener Oberflächen getrenntes Maß und warum Ingenieure, die 316L für eine Konstruktion mit unvermeidbaren Spalten - Flanschverbindungen, abgedichteten Verbindungen, Ablagerungen-anfälligen Niedrig-Strömungszonen - bewerten, einen deutlich höheren Wert anwenden sollten Der Chlorid- und Temperaturgrenzwert ist eher konservativ, als der allgemeine Leitfaden für offene Oberflächen in Tabelle 2 allein vermuten lässt.

Ist 316L anfällig für Chlorid-Spannungskorrosionsrisse und ab welchem ​​Schwellenwert?

316L ist, wie andere standardmäßige austenitische Edelstähle, anfällig für durch Chlorid verursachte Spannungsrisskorrosion unter der Kombination von Zugspannung, Chloridexposition und erhöhter Temperatur. - Ein häufig genannter allgemeiner Schwellenwert ist eine anhaltende Metalltemperatur über etwa 60 Grad (140 Grad F), obwohl die Anfälligkeit auch stark vom Spannungsniveau und der Chloridkonzentration und nicht nur von der Temperatur abhängt.

Chlorid-Spannungsrisskorrosion ist eine andere Fehlerart als Lochfraßkorrosion: Sie erfordert das gleichzeitige Vorhandensein von Zugspannung (ob angewendet, vom Schweißen oder Formen zurückgeblieben oder eine Kombination aus beidem), einer chloridhaltigen Umgebung und typischerweise erhöhter Temperatur und kann zu plötzlichen, spröden Rissen mit vergleichsweise wenig sichtbarer allgemeiner Korrosion im Vorfeld führen -, ein besonders besorgniserregendes Merkmal bei druckführenden oder sicherheitskritischen Geräten.

Der häufig genannte Schwellenwert von etwa 60 Grad (140 Grad F) ist eher ein nützlicher allgemeiner Bewusstseinsindikator als ein präziser Grenzwert; Die Anfälligkeit wird durch das Zusammenspiel von Temperatur, Chloridkonzentration und Spannungsstärke beeinflusst. Daher sind Komponenten, die unterhalb dieses Schwellenwerts betrieben werden, nicht automatisch immun, und Komponenten, die oberhalb dieses Schwellenwerts betrieben werden, sind nicht automatisch garantiert rissig. - Eine wirklich kombinierte-Risikobewertung, insbesondere für beanspruchte oder zurückgehaltene Komponenten im Betrieb mit heißem Chlorid, ist der technisch korrekte Ansatz, anstatt sich isoliert auf einen einzelnen Temperaturschwellenwert zu verlassen.

Wie sollten Ingenieure PREN- und Chloriddaten gemeinsam für die Materialauswahl nutzen?

Ingenieure sollten PREN als erstes Screening- und Einstufungstool verwenden, um Kandidatenqualitäten in die engere Wahl zu ziehen, und dann die in die engere Wahl gezogene Qualität anhand der tatsächlichen Temperatur, Chloridkonzentration, Spaltzustand und Spannungszustand der Anwendung validieren -, indem sie standardisierte Tests oder dokumentierte Felderfahrungen verwenden, bei denen die Anwendung grenzwertig oder sicherheitskritisch- ist -, anstatt eine PREN-Nummer oder eine allgemeine Chloridrichtlinie allein als endgültige Spezifikationsentscheidung zu betrachten.

Eine praktische Auswahlreihenfolge:

1. Charakterisieren Sie die tatsächliche Umgebung,nicht nur die nominelle oder durchschnittliche Bedingung: anhaltende Spitzentemperatur, maximale Chloridkonzentration (einschließlich etwaiger lokaler Konzentrationseffekte) und ob Spalten in der Konstruktion unvermeidbar sind.

2. Verwenden Sie PREN, um Kandidatennoten in die engere Wahl zu ziehen.Dabei handelt es sich eher um ein Ranking- und Screening-Tool als um eine genaue Bestehens-/Nichtbestehensschwelle für die spezifische Anwendung.

3. Wenden Sie einen konservativeren Grenzwert an, wenn Spalten, stagnierende Strömung oder erhöhte Temperaturen vorhanden sind.da diese Bedingungen die effektive Chloridtoleranz im Vergleich zur offenen -Oberfläche und Umgebungstemperatur-bedeutend verringern.

4. Bewerten Sie das Spannungsrisskorrosionsrisiko getrennt vom Lochfraßrisikofür jede beanspruchte oder zurückgehaltene Komponente im Betrieb mit heißem Chlorid, da es sich um einen eindeutigen Ausfallmechanismus mit eigenen Risikofaktoren handelt.

5. Validieren Sie grenzwertige oder kritische Entscheidungen mit standardisierten Tests oder dokumentierten Felddaten(z. B. ASTM G48 CPT/CCT-Ergebnisse), anstatt sich nur auf die allgemeine Faustregel--zu verlassen, wenn die Folgen eines Ausfalls hoch sind.

Häufig gestellte Fragen

Bedeutet ein höherer PREN-Wert immer eine bessere Leistung in jeder Chloridumgebung?

Im Allgemeinen ja, insbesondere für die Lochfraß- und Spaltkorrosionsbeständigkeit, da PREN darauf ausgelegt ist, genau diese Eigenschaft zu bewerten. PREN erfasst jedoch keine anderen relevanten Faktoren wie Spannungsrisskorrosionsbeständigkeit, allgemeine Korrosion in Nicht{0}}Chlorid-Umgebungen oder mechanische Eigenschaften und sollte daher nicht als universelle Leistungsbewertung für alle möglichen Korrosionsmechanismen betrachtet werden.

Ist 316L für den Einsatz in Meerwasser geeignet?

Im Allgemeinen nicht für kontinuierliches vollständiges Eintauchen geeignet; Der PREN von 316L wird als unzureichend für einen zuverlässigen langfristigen Einsatz im Meerwassertauchen angesehen, wobei stattdessen Super-{3}austenitische Sorten mit 6 % Molybdän oder Duplex-/Super-{4}Duplex-Sorten mit deutlich höherem PREN die Standardwahl der Industrie sind.

Kann PREN anhand eines Mühlenzertifikats berechnet werden, um die erwartete Leistung einer bestimmten Schmelze zu überprüfen?

Ja - Da Mühlenzertifikate die tatsächliche chemische Zusammensetzung einer bestimmten Schmelze angeben, kann PREN direkt aus diesen Daten mithilfe der Standardformel berechnet werden, wodurch eine genauere, wärmespezifische Zahl-bereitgestellt wird, als wenn man sich auf den typischen oder nominalen veröffentlichten Bereich der Sorte verlässt.

Verändert die Zugabe von Stickstoff allein den PREN von 316L erheblich?

Die hohe Gewichtung von Stickstoff (16x) in der PREN-Formel bedeutet, dass selbst geringfügige Unterschiede im Stickstoffgehalt den berechneten Wert erheblich beeinflussen können. Dies ist einer der Gründe, warum einige 316L-Varianten und verwandte Qualitäten absichtlich kontrollierten Stickstoff hinzufügen, um den PREN- und Lochfraßwiderstand über den typischen Bereich von Standard 316L hinaus zu erhöhen.

Welcher Prüfstandard wird verwendet, um die tatsächliche Lochfraßbeständigkeit zu messen, anstatt sich auf den berechneten PREN zu verlassen?

ASTM G48 ist der am häufigsten referenzierte Standard für die Laborbestimmung der kritischen Lochfraßtemperatur (Methode A) und der kritischen Spalttemperatur (Methode B) und liefert empirische, anwendungsrelevante Daten, die die PREN-Screening-Schätzung ergänzen oder validieren.
